當前位置：首頁 - 產品展廳 - 產品介紹

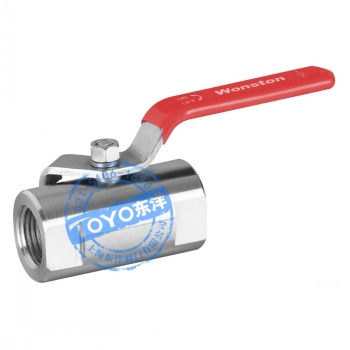

	產品名稱：	廣式絲扣球閥
	產品型號：	Q11F


	咨詢電話：021-51061830 黃功

相關產品

廣式絲扣球閥

廣式法蘭球閥

用途：
分為整體式、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。可設置90°開關定位機構，根據需要加鎖以防止誤操作。
適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

技術參數：

型號公稱壓力PN(Mpa) 試驗壓力ps(Mpa) 工作壓力p(Mpa) 工作溫度(℃) 適用介質

殼體密封（液）密封（氣）

Q11F-16
Q11F-16C
1.6 2.4 1.76 0.6 1.6 150 水、蒸汽、油品

Q11F-16P 硝酸類

Q11F-16R 醋酸類

Q11F-16Ni 堿液、鹽水、海水等

Q11F-16Q 水、蒸汽、油品

Q11F-40 4.0 6.0 4.4 0.6 4.0 水、蒸汽、油品

Q11F-40P 硝酸類

Q11F-40R 醋酸類

公稱通徑DN(mm) 管螺紋G 尺寸(mm)

D1 L L1 L0 D H

15 ¹/2 48 90 45 140 34.6 76

20 ³/4 58 100 50 160 41.6 81

25 1 66 115 58 180 53.1 92

32 1¹/4 80 130 64 200 63.5 112

40 1¹/2 92 150 75 250 69.3 121

50 2 114 180 90 300 86.5 137

65 2¹/2 136 190 100 300 104 147

主要零件材料

零件名稱左、右閥體球體、閥桿密封圈填料

Q11F-16 HT200 2Cr13 聚四氟乙烯、增強聚四氟乙烯聚四氟乙烯

Q11F-16C、Q11F-40 WCB 2Cr13

Q11F-16P、Q11F-40P ZG1Cr18NI9Ti 1Cr18Ni9Ti

Q11F-16R、Q11F-40R ZG1Cr18Ni12MoTi 1Cr18Ni12Mo2Ti

Q11F-16Ni 奧氏體鑄鐵不銹鋼

Q11F-16Q 2Cr13
